    • M5Stack Schrittmotor Treiber Modul V1.1 HR8825

    Zubehörtyp: Schrittmotor, Motorart: Schrittmotor, Set: Ja

    HR8825

    ONLINE: Direktlieferung vom Lieferanten

    Lieferkosten CHF 8.90, ab 150.- gratis. Post Priority (1~2 Tage), über 30 kg Spedition (2~4 Tage)

    25.90 CHF 25.900000000000002 CHF 25.90 CHF

    25.90 CHF

      Diese Kombination existiert nicht.

      In den Warenkorb
      Artikel-Nr.: 90316173
      Hersteller: M5Stack
      Hersteller-Nr.: M039-V11
      GTIN: 6972934174499
      Herstellergarantie: 24 Monate
      Versandgewicht: 0.020 Kg
      Verkauf seit: 02.10.2023
      Herstellerlink 🔗
      Dieses Produkt teilen:

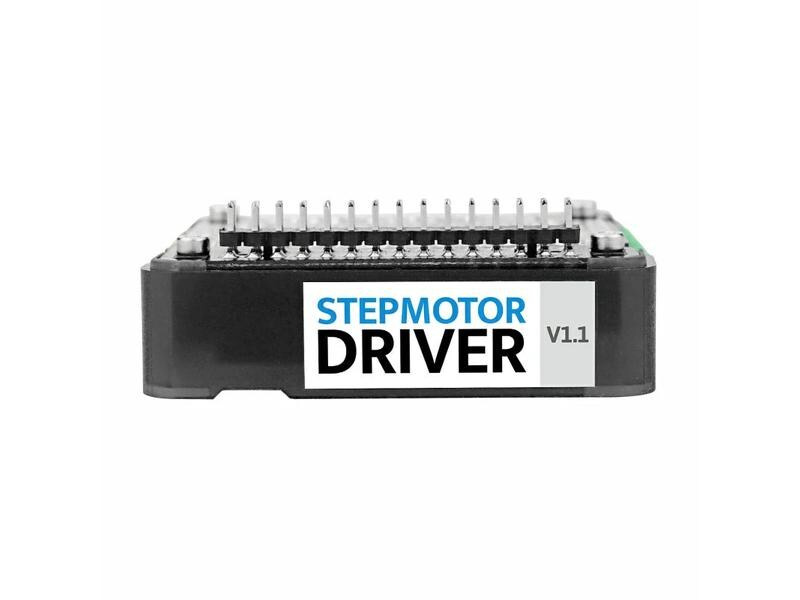

      M5Stack Schrittmotor Treiber Module V1.1 HR8825

      Schrittmotortreiber

      • STM32F030F4P6@: ARM 32-Bit-Cortex-M0-CPU

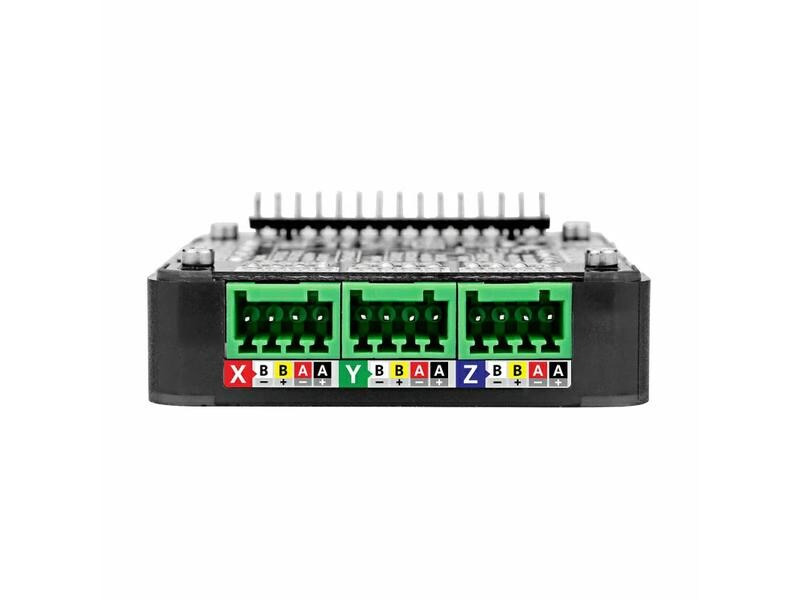

      • Triaxialer Schrittmotortreiber HR8825
      • Jeder Kanal verfügt über ein Stromregulierungspotentiometer und kann bis zu 1.5 A treiben
      • Unterstützt mehrere Unterteilungsmodi, bis zu 1/32 STEP-Unterteilung

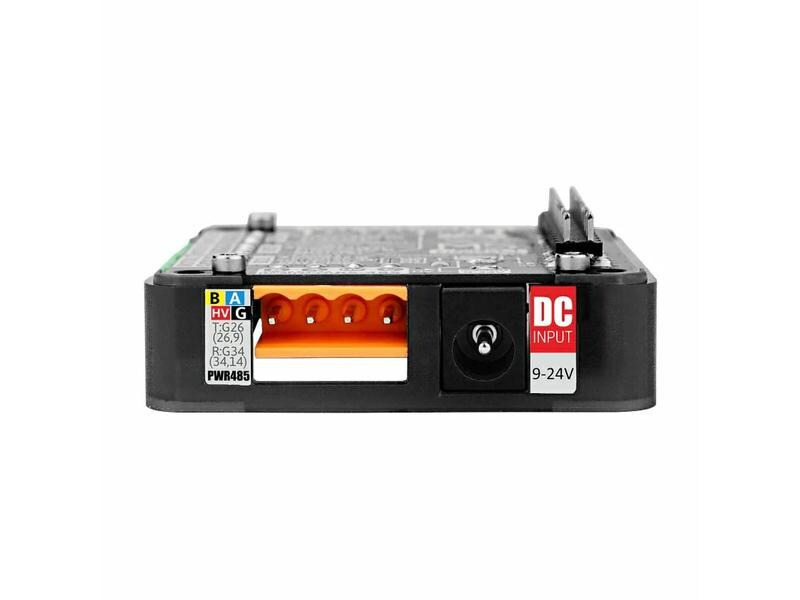

      • PWR485-Kommunikationsschnittstelle (RS485 + 924 V Stromeingang)
      • Entwicklungsplattform: Arduino, UIFlow

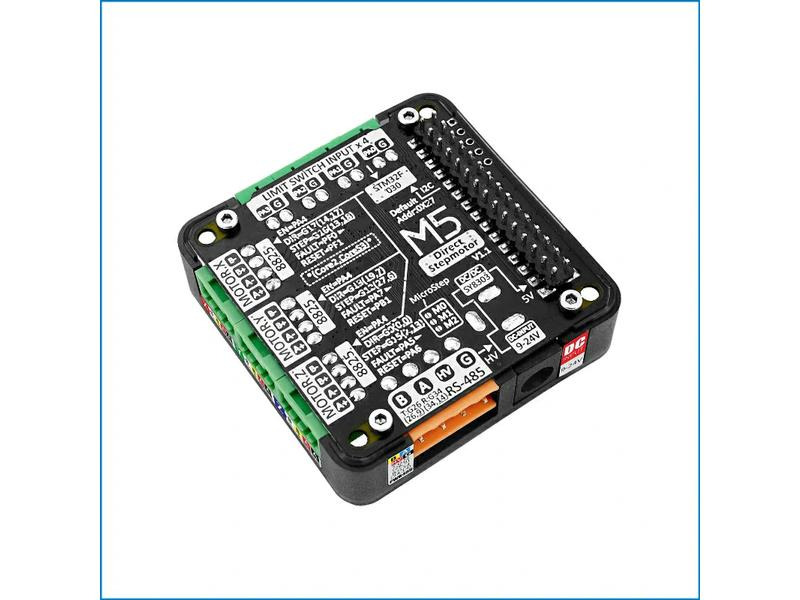

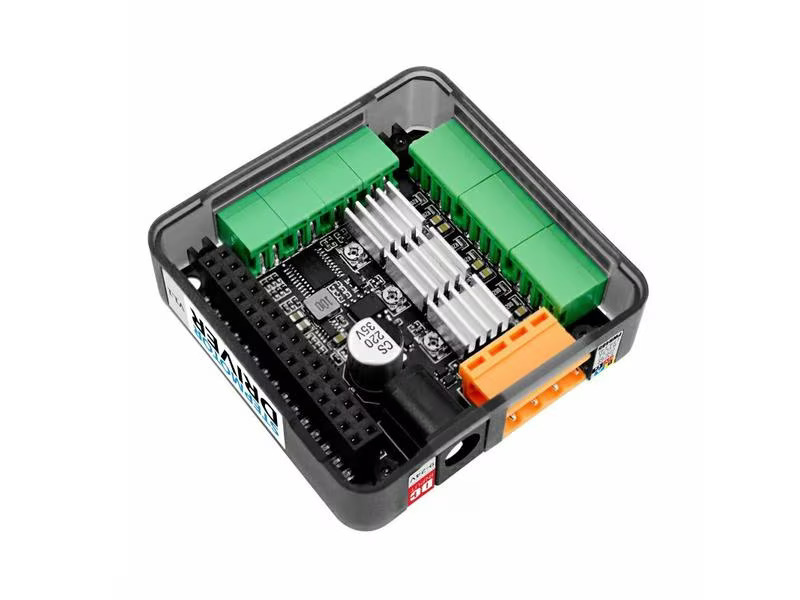

      Das Schrittmotor-Treibermodul 13.2 V1.1 ist ein an den M5-Hauptcontroller angepasster Schrittmotor-Treiber, der das STM32+HR8825a-Schrittmotor-Ansteuerungsschema mit bipolarer 3-Wege-Schrittmotor-Steuerschnittstelle verwendet. Nach dem Zusammenbau des Treibers mit dem M5-Hauptcontroller wird das interne ESP32-Signal des Hauptcontrollers direkt mit dem Treiberchip verbunden, der eine unabhängige Steuerung oder eine Mehrachsen-Motorverknüpfung realisieren kann. Das Modul integriert STM32F030F4P6den Chip als IO-Erweiterung, bietet 4 Sätze von Eingangssignalklemmen, 1 Satz von Treiberchip-Freigabesteuerung, durch I2C-Kommunikation, kann den Reset und Status des Treiberchips steuern und überwachen, kann für externe Endschalter, Motorbremsfunktion verwendet werden. Das Modul enthält 3 Pads zur Steuerung von Schrittmotorsätzen im Unterteilungsmodus3, um die Unterteilungseinstellung von Schrittmotoren zu realisieren. Eingebaute PWR485-Kommunikationsschnittstelle (RS485+ 9-24 V Stromeingang) undDC-JACK können für die Kommunikation verwendet werden, und der Stromversorgungsmodus wird flexibler. Unterstützung der grafischen UIFlow-Programmierung, der Signalausgang kann einfach konfiguriert werden und der Schrittmotor kann genauer gesteuert werden.

      Anwendungen

      3D Drucker Scanner Steuerung der CNC-Graviermaschine Steuerung des Bewegungsmoduls

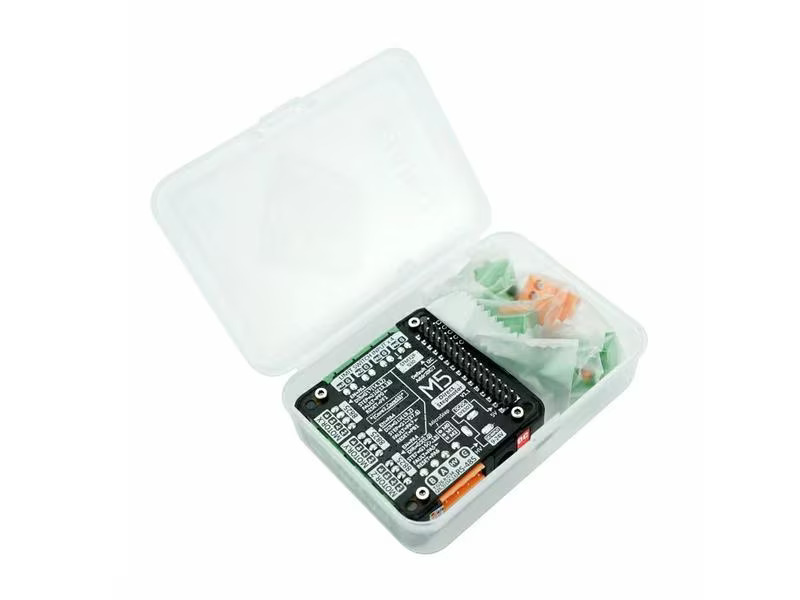

      Lieferumfang
      Lieferumfang
      • 1 x Schrittmotor-Treiber v1.1
      • 4 x 2.54-2P-Klemmen
      • 3 x 2.54-4P-Klemmen
      • 1 x 3.96-4P-Klemmen
      Dimensionen
      Breite
      • 54.2 mm
      Höhe
      • 13.2 mm
      Länge
      • 54.2 mm
      Gewicht
      • 40 g
      Weitere Informationen
      Set
      • Ja
      IT
      Zubehörtyp
      • Schrittmotor
      Motoren
      Motorart
      • Schrittmotor
      Versanddaten
      Gewicht
      • 20 g
      Volumen
      • 0.000162 m3
      Dimensionen
      • 3 x 6 x 9 cm
